OSB-Werk Tschechien
(Holzwerkstoff-Mehrschichtplatten)

Beteiligte

Auftraggeber: Fa. Dieffenbacher, D-75031 Eppingen
Technischer Ansprechpartner: Dipl.-Ing. J. Oppolzer
Hersteller Stahlbau: Züblin Stahlbau, D-01996 Hosena
Baujahr: 2005
Leistungsumfang: Tragwerksplanung Stahlbau (ohne Anschlüsse)
Übersichtspläne Stahlbau: igp Karlsruhe, Dipl.-Ing. Martin Ruck
(auch Tragwerksplanung einiger Massivböden)

Formstation (F0427)

Maschinengerüst
Länge: ca. 65 m
Breite: ca. 21 m
Höhe: ca. 23 m
Stahlgewicht rechnerisch: ca. 140 to
Aufgrund der komplizierten Aussteifungssituation war eine Berechnung als 3-D-Tragwerk erforderlich.
Dateneingabe Stabwerksprogramm (ca. 2200 Stäbe): Boris Knödel

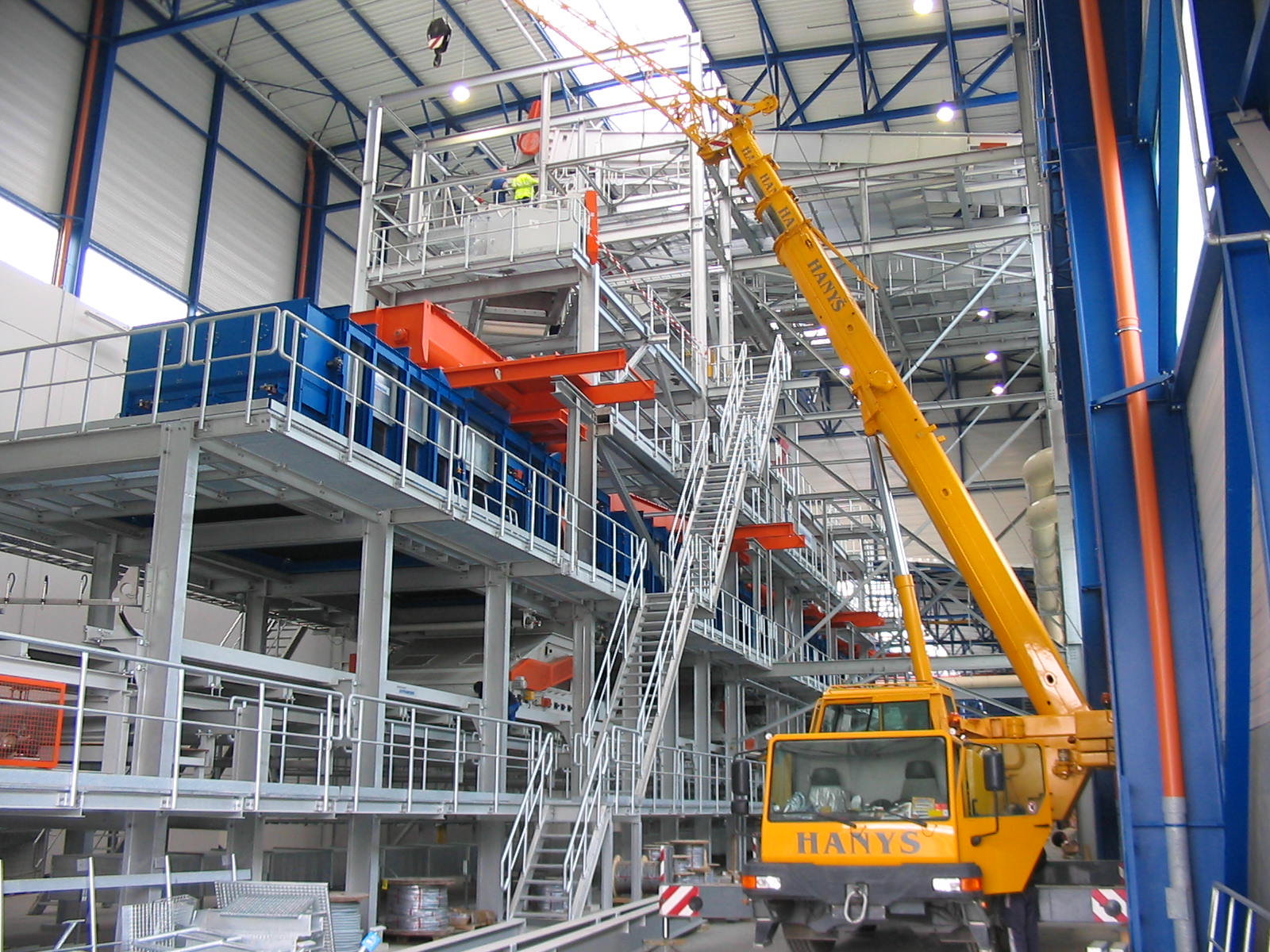

Ansicht des Stahlgerüstes mit eingebauten Aggregaten


Quelle: Fa. Dieffenbacher 2005




Ausschnitt Bühne

Quelle: Fa. Dieffenbacher 2005

Beleimung (F0432)

Maschinengerüst
Länge: ca. 46 m
Breite: ca. 30 m
Höhe: ca. 31 m
Stahlgewicht rechnerisch: ca. 320 to
Aufgrund der komplizierten Aussteifungssituation war eine Berechnung als 3-D-Tragwerk erforderlich.
Dateneingabe Stabwerksprogramm (ca. 2400 Stäbe): Boris Knödel

Ansicht des Stahlgerüstes mit eingebauten Aggregaten


Quelle: Fa. Dieffenbacher 2005

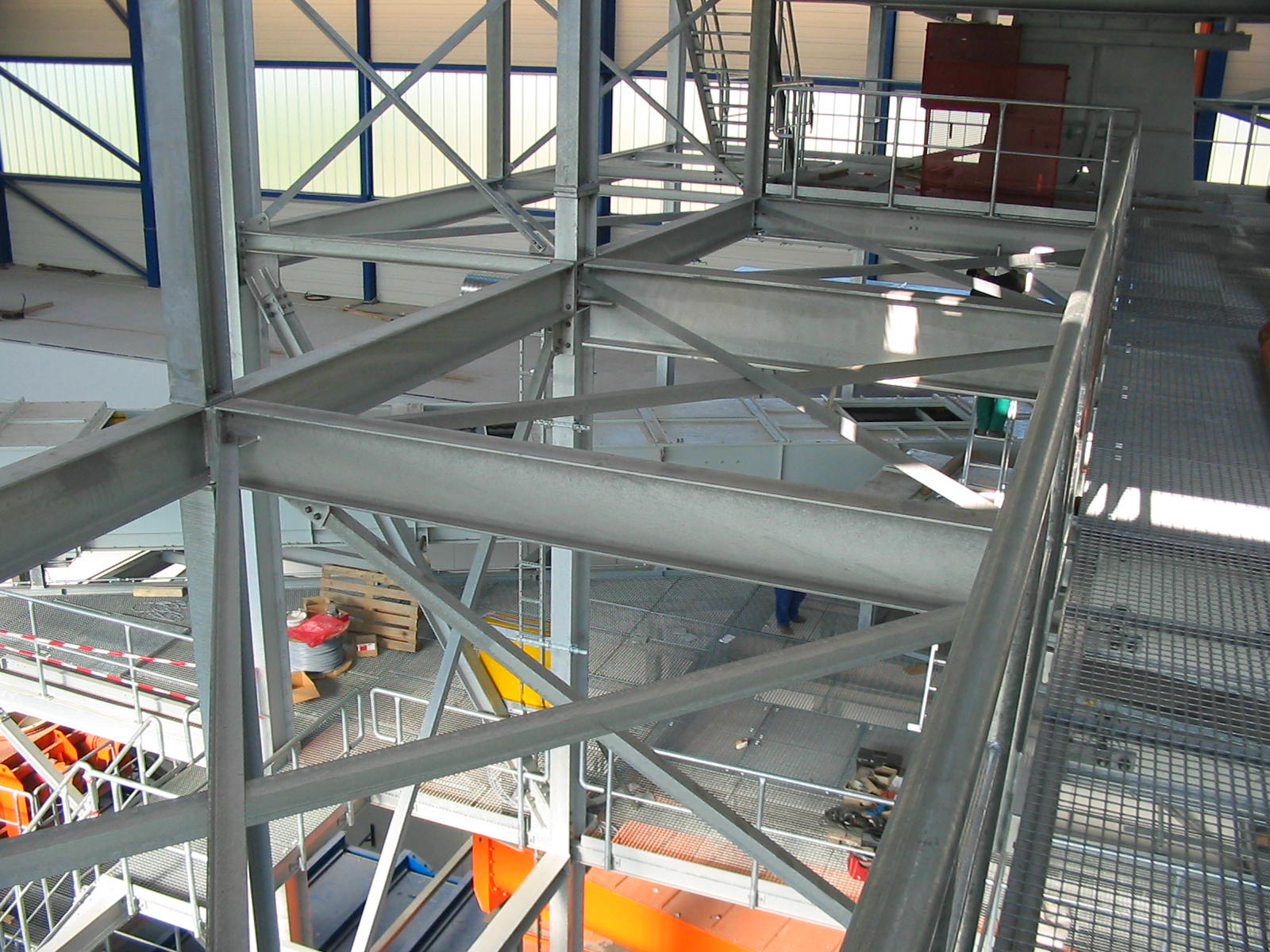

Ausschnitt Gerüst

Quelle: Fa. Dieffenbacher 2005

Naßspanbunker (F0433)

Maschinengerüst
Länge: ca. 42 m
Breite: ca. 23 m
Höhe: ca. 20 m
Stahlgewicht rechnerisch: ca. 130 to
Aufgrund der komplizierten Aussteifungssituation war eine Berechnung als 3-D-Tragwerk erforderlich.
Dateneingabe Stabwerksprogramm (ca. 1600 Stäbe): Boris Knödel

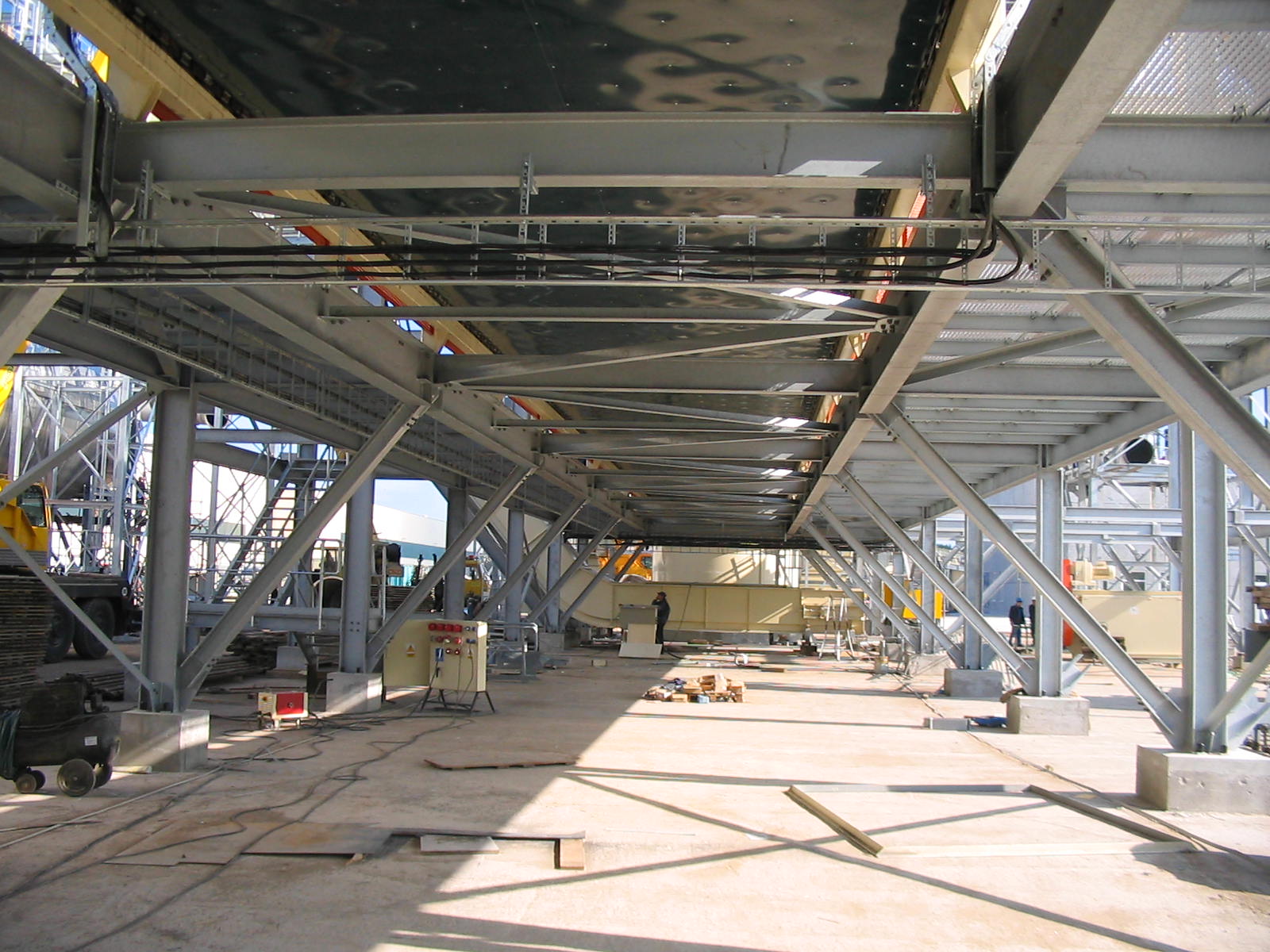

Untersicht des Naßspanbunkers


Quelle: Fa. Dieffenbacher 2005

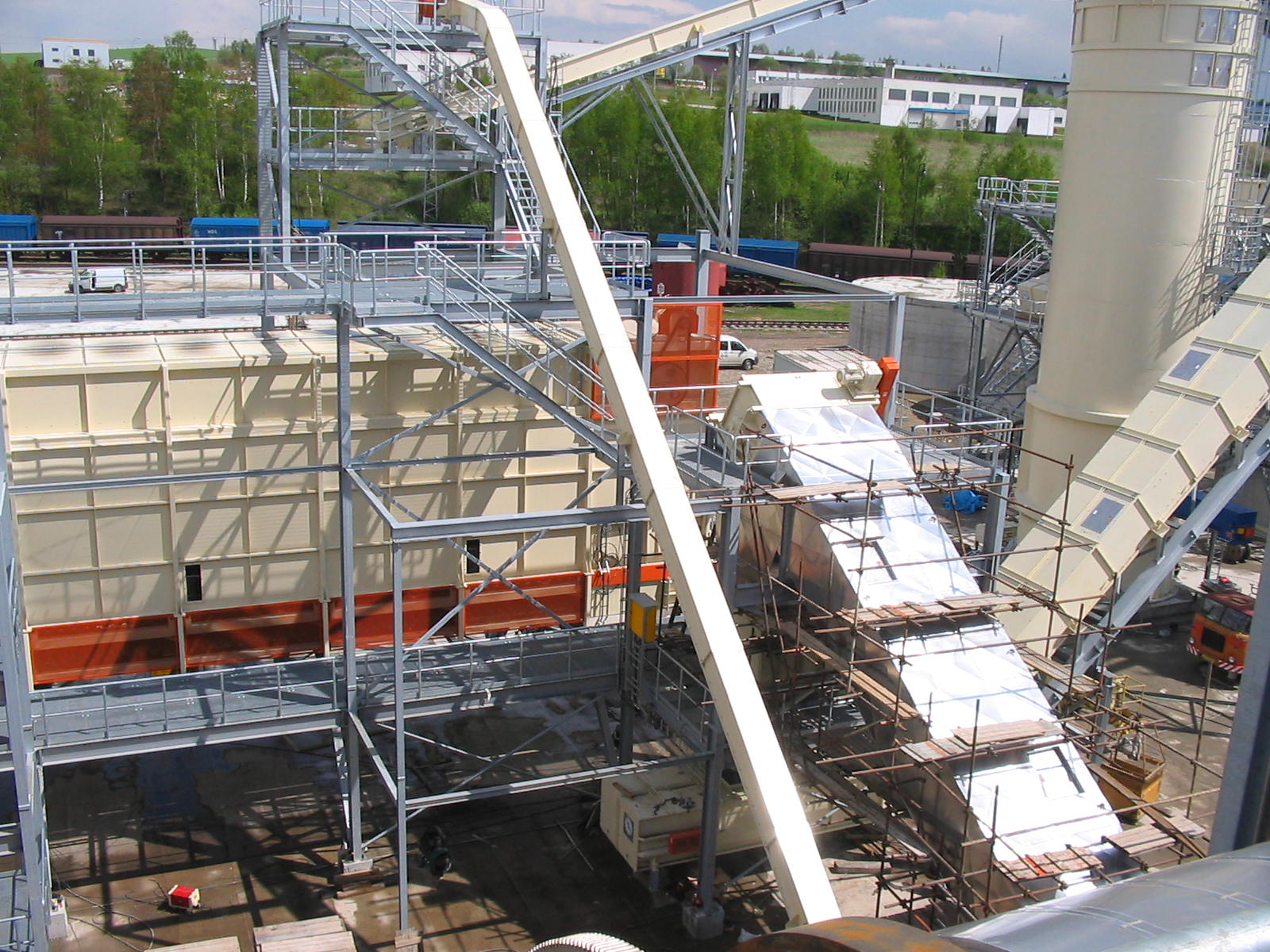

Ansicht des Gerüstes mit eingebauten Aggregaten

Quelle: Fa. Dieffenbacher 2005
